泰和安TX3214B輸出模塊接線安裝技術

一、 概述

TX3214B 輸出模塊（以下簡稱模塊），符合最新 標準 GB 16806-2006《消防聯動控制

系統》及 標準化管理委員會批準 GB 16806-2006《消防聯動控制系統》 標準第 1 號修

改單。本產品用于總線制消防廣播系統中消防廣播間的切換控制。

本產品外形美觀，采用插拔式結構，方便施工安裝，接線方便牢靠，采用性能卓越的單片

機，具有強大的分析判斷能力，可自動對所連接的廣播傳輸線的斷路、短路進行監測，并通過

控制器給出狀態指示。

二、 特點

1. 二總線，無極性

2. 內置微處理器

3. 具有消防廣播輸入線故障檢測功能

4. 可檢測廣播音箱斷路或短路故障

5. 采用軟硬件濾波技術，提高模塊的抗干擾能力

6. 抗潮濕能力強，PCB 三防工藝，可適應各種不同的環境

7. 采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

8. 總線控制端與音頻信號端采用隔離設計

三、 技術參數

1. 總線協議：T3 協議

2. 工作電壓：

總線電壓：15～28V 脈沖電壓

電源電壓：DC(21V-28V)

3. 工作電流：

總線監視電流≤0.6mA 總線啟動電流≤2mA

電源監視電流≤5mA 電源啟動電流≤20mA

4. 指示燈狀態：

正常監視狀態：綠色巡檢燈周期性地閃亮

啟 動 指 示：紅色輸出動作燈常亮

5. 輸出容量：每只模塊最多可帶負載 60W

6. 編碼方式：電子編碼方式

7. 線制：與控制器采用無極性二總線連接；與 DC24V 電源線采用無極性二線連接，可接入兩

根事故廣播線、兩根揚聲器線、兩根音樂廣播線。音樂廣播線為有極性端口。

8. 使用環境：

溫 度：0℃～40℃

相對濕度：≤95%RH，不凝露

9. 外形尺寸： 86.0mm×86.0mm×38.0mm

10. 殼體顏色：米黃色

11. 重量：約 145g

12. 執行標準：GB 16806-2006

四、 結構特征與工作原理

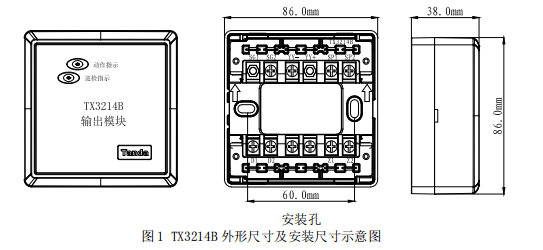

1. 模塊的外形尺寸及安裝尺寸如圖 1 所示：

2. 工作原理

模塊內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、輸入輸出

線路故障檢測、輸出控制、輸入信號邏輯狀態判斷、狀態指示燈控制。模塊接收到火災報警控

制器的啟動命令后，吸合繼電器，現場音箱切換到消防廣播（事故廣播），并點亮指示燈，表

明切換成功。當模塊工作于檢線模式且無音樂廣播輸入時，可檢測音箱的斷路故障和短路故障。

五、 安裝與布線

警告：安裝設備之前，必須切斷回路的電源并確認全部底座已安裝牢靠且每一個底座的連

接線準確無誤。

1. 安裝前應首先檢查外殼是否完好無損，標識是否齊全。

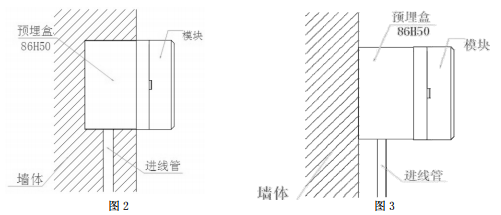

2．TX3214B 輸出模塊采用進線管明裝和進線管暗裝方式，安裝時只需拔下模塊，從預埋盒的進

線孔中穿入電纜并接在模塊底座的相應端子上，再插好模塊即可安裝好，安裝示意圖見圖 2、

圖 3

3．模塊端子示意圖如圖 4 所示。接線說明如下：

D1 D2：24V 電源輸入端子，無極性。

Z1 Z2：信號總線輸入端子，無極性。

SG1 SG2：事故廣播輸入端子。

YY+ YY-：音樂廣播輸入端子。

SP1 SP2：與揚聲器連接的輸出端子。

注意：音樂廣播輸入端子需要接 CBB 電容，建議耐壓 450V，容量 4.7uF。

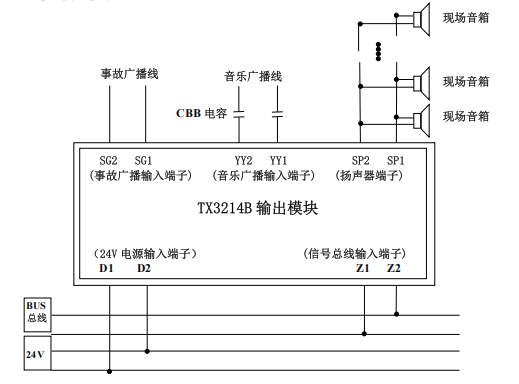

4．接線方式如圖 4：

5．布線要求:總線(BUS)采用 RVS-2×1.0 mm2或 1.5mm2線；DC24V 電源線采用 BV-2×1.5 mm2或 2.5mm2；廣播線及揚聲器線均采用 BV 線，截面積≥1.0mm2。穿金屬管（線槽）或阻燃 PVC管敷設。

六、 使用與操作

編碼操作：可利用本公司生產的 TX6932 進行現場編碼（地址碼范圍必須是 1－242，同一

回路地址碼 ），具體設置步驟和方法請參見《TX6932 手持編碼器使用說明書》。

功能選擇：

1.可以用TX6932進行設置是否具有自反饋功能，出廠默認是有自反饋功能。

2.輸入輸出檢線故障是否檢測可以用TX6932進行設置，出廠默認不檢測。

七、 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行。裝卸過程要輕拿輕放，防止碰撞損壞。存

儲環境應保持通風、干燥，切忌露天存放。

八、 注意事項：

1.值班人員應熟練掌握設備的操作程序。

2.本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3.應定期對模塊進行一次功能測試
