泰和安JTY-GF-TX3190（WIFI）獨立式光電感煙火災探測報警器接線安裝技術

一、 概述

JTY-GF-TX3190（WIFI）獨立式光電感煙火災探測報警器(以下簡稱報警器)能夠探測火災

時產生的大量煙霧，及時發出報警信號。報警器采用性能卓越的單片機(MCU)，通過單片機內

部固化的運算程序來完成對外界環境參數變化的補償和火警判斷。內置 WIFI 無線通訊組件，

穩定可靠，可接入智慧消防云平臺，廣泛用于家庭住宅、“三小場所”、“九小場所”等進行

火災安全監控。報警器內置蜂鳴器，報警后發出強烈的聲響，同時具有消音功能。

二、 特點

1. 報警器具有自動補償功能，對于一定程度上因外部環境（溫度、灰塵等）因素的變化而引

起的性能漂移，可自動進行補償，提高了報警器的可靠性。

2. 報警器具有自檢功能，自檢時發出聲、光報警信號。

3. 報警器具有故障狀態、報警狀態、電池欠壓狀態的提示功能。

4. 使用 WIFI 無線網絡，簡易配置接入路由器。

5. 易安裝，易維護，可通過 APP 對報警器的狀態實時監控。

6. 功耗低，使用壽命長。

三、 技術參數

1．工作電壓：DC3.0V (1 節鋰電池)

2．工作電流：

 監視電流： < 40uA

 報警電流： < 140mA

3．報警聲響：大于 80dB(正前方 3m 處，A 計權)

4．通訊方式：WIFI 通訊

5. 保護面積：

 60 ㎡～100 ㎡，具體參數以《火災自動報警系統設計規范》(GB 50116-2013)為準

6．報警器狀態指示：

 6.1 正常監視狀態：紅燈約 48s 閃亮一次，蜂鳴器不發聲

 6.2 報警狀態：紅燈快速閃亮；蜂鳴器發出報警聲

 6.3 電池欠壓狀態：紅燈約 48s 閃亮一次，蜂鳴器短暫發聲

7．使用環境：溫度-10℃～+55℃ ，相對濕度≤95%RH，不凝露

8．殼體材料和顏色： ABS 珍珠白色

9．重量：約 128g(包括電池)

10．外形尺寸：直徑：100.3mm， 高：49.1mm(包括底座)

11．安裝孔距：71.9mm

12．執行標準：GB 20517-2006 獨立式感煙火災探測報警器

四、 結構特征與工作原理

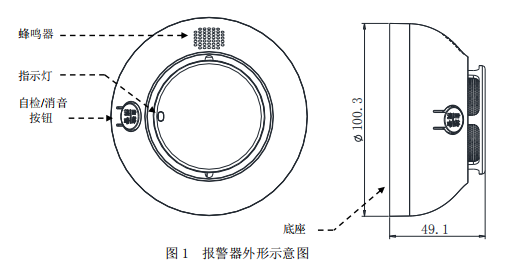

1．報警器的外形尺寸如圖 1 所示（單位：mm）：

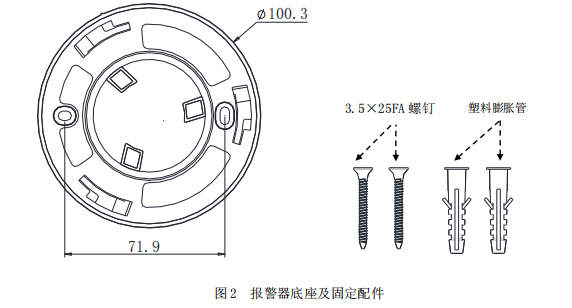

2．報警器底座尺寸示意圖，如圖 2 所示（單位：mm）

3．工作原理

該報警器采用紅外散射原理來探測火災。在無煙環境下，紅外接收管幾乎接收不到信號，

當火災發生時，會有煙霧進入迷宮，由于煙霧對光線的散射作用，使紅外接收管接收到一個較

弱的信號，再將信號進行放大，觸發電路對放大后的信號進行閾值判別，若達到報警門限，就

會通過蜂鳴器輸出報警聲，同時報警器指示燈隨報警聲快速閃亮，使人們及早得知火情。并通

過 WIFI 無線通訊將報警信息傳給智慧消防云平臺，云平臺撥打預設手機號碼或火警號碼。用

戶通過手機中 APP 進行報警號碼預設，在 APP 上可查看報警信息與電池故障等信息。

五、 安裝說明

 1．適宜安裝的位置：要想獲得最快的探測速度，報警器的安裝位置很重要，更佳 位置應在

房頂的中間。

①安裝于房頂時：報警器的邊緣應距任何一面墻壁不小于 0.5m。

②安裝于傾斜或人形屋頂時：報警器應與屋頂保持一定的距離。當坡度小于 30 度時，距離 0.2m 為宜，大于 30 度則以 0.3m～0.5m 為宜。

③對燃燒產生的煙霧來說，樓梯的作用與煙囪類似，因此樓梯應安裝報警器。

④空氣流通的兩個區域應分別安裝報警器，如客廳與臥室兩個區域，每個區域至少安裝一個報警器。

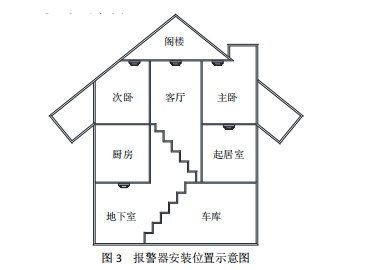

⑤報警器安裝位置可參考圖 3 ，請結合實際情況確定更佳 安裝位置。

2．應避免安裝的位置

①溫度低于零下 10℃、高于 55℃或相對濕度>95%RH 的區域。

②多灰塵、多昆蟲區域?；覊m、昆蟲進入報警器內部可能引起誤報警。

③空氣回流不暢的地方。發生火災時，煙霧等燃燒產物不能及時有效的進入空氣回流不暢

的地方。

④勿將報警器安裝在產生可燃煙霧顆粒的場所，如車庫、廚房、熱水器、暖氣的位置。

⑤報警器不宜安裝在風機的送風口或抽風口附近，因為風機口附近的煙霧濃度不能有效的反映房間內整體的煙霧濃度；不宜安裝在日光燈附近，應有 1m 以上的距離。

3. 安裝方式

膠裝或螺釘安裝。

4．報警器獨立使用螺釘安裝：

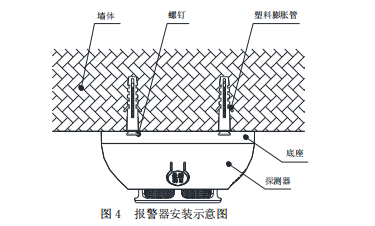

按圖 4 所示，用 3.5×25FA 螺釘將報警器底部固定在屋頂上，安裝孔距如圖 2 所示。

將報警器扣在底座定位卡槽，且報警器與底座吻合后，用力順時針方向旋轉，直至到位鎖定。

六、 使用與操作

1、APP 安裝：掃描以下二維碼，根據提示安裝 APP。

2、設備注冊：打開手機 APP，在首頁設置報警器需安裝的區域或場所,打開“添加設備”,

掃描報警器上的二維碼添加設備，根據界面提示，設置 WIFI 名稱和密碼,點擊“配置完成”，

再長按報警器“自檢/消音” 按鍵 4S，進入 WIFI 網絡配置狀態，選中“已進入注冊模式”，

點擊下一步，此時進入設備搜索、連接、配置下發等，直至所有菜單前顯示“√”。注冊成功

后，根據需求，可以在 APP 上對報警器的名稱、型號、位置進行修改。

3、報警功能：當報警器周圍煙霧達到一定濃度時報警器指示燈快速閃亮，蜂鳴器發出報

警聲，當煙濃度下降到一定閾值時，報警器可自動恢復。

4、在監視狀態，短按 “自檢/消音”按鈕進行自檢，此時報警器發出聲光信號。在火警狀

態，短按 “自檢/消音”按鈕進行消音。

5、報警器具有電池電壓檢測功能，當電池電壓低于一定電壓時，報警器每隔一分鐘都會

發出短促的“滴”一聲及發光指示，提示用戶電池欠壓故障，請及時更換新電池。

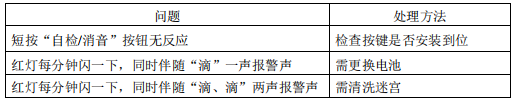

七、 常見故障與排除
