泰和安JTW-ZOF-TX3180獨立式感溫火災探測報警器（AR）接線安裝技術

一、概述

泰和安JTW-ZOF-TX3180獨立式感溫火災探測報警器(AR)（以下簡稱報警器）是既可監測固定溫

度報警，又可監測升溫速率報警的產品。報警器采用外置2節1.5V電池供電，內置高性能高集成微處理器，內嵌智能軟件算法，對溫度傳感器所采集的數據進行實時分析和判斷，監測所處環境溫度值和升溫速率。本產品可選配我司相應的家用火災報警控制器使用，適用于賓館、家庭、公寓或灰塵多的場所。

二、特點

1、外置電池供電。

2、360度狀態指示。

3、低監視電流和報警電流。

4、具有自檢功能，自檢時聲光指示。

5、具有電池欠壓提醒功能。

6、同時具有定溫、差溫檢測功能。

7、采用LoRa無線通訊技術，無需布線。

三、技術參數

? 工作電壓：DC3V （2節1.5V FR14505/AA電池）

? 工作電流：

監視狀態＜40uA

報警狀態＜40mA

? 報警器類別：AR型

? 報警聲壓級：聲音由小到大，穩定后正前方3m處45dB～75dB（A計權）

? 更大 通訊距離：空曠1000m

? 報警器狀態指示：

 正常監測狀態：綠燈每50s閃爍一次，蜂鳴器不發聲

 故障狀態：黃燈每50s閃爍一次，蜂鳴器短暫發聲

 報警狀態：紅燈常亮，蜂鳴器發出報警聲

? 使用環境：溫度-10℃～+50℃；相對濕度≤95%，不凝露

? 顏 色：珍珠白色

? 安裝方式：與底座旋接

? 重 量：約125g（含底座和電池）

? 外形尺寸：直徑:100.3mm，高:51mm（包含底座）

? 執行標準：GB 30122-2013 《獨立式感溫火災探測報警器》

GA 1151-2014 《火災報警系統無線通信功能通用要求》

四、結構特征與工作原理

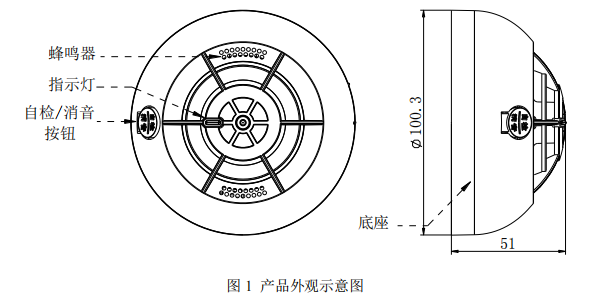

1、報警器外形尺寸示意圖，如圖1所示（單位：mm）

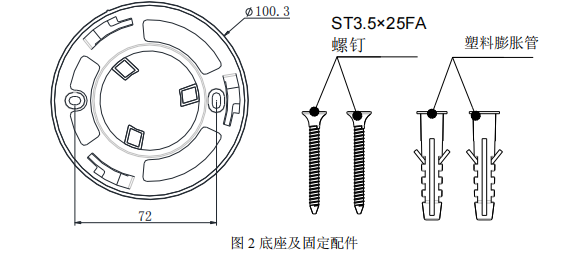

2、報警器底座尺寸示意圖，如圖2所示（單位：mm）

應按照GB 50116《火災自動報警系統設計規范》中的相關規定和要求確定產品的安裝位置和數量。報警器的安裝需要使用配套的底座。

3、工作原理

本報警器主要采用熱敏組件隨溫度變化的原理來探測火災。熱敏電阻是負溫度系數的熱敏電阻，溫度升高時熱敏電阻阻值降低，處理器采樣信號值變小，處理器利用智能算法進行信號處理，滿足火警條件則發出聲、光報警信號。

五、安裝說明

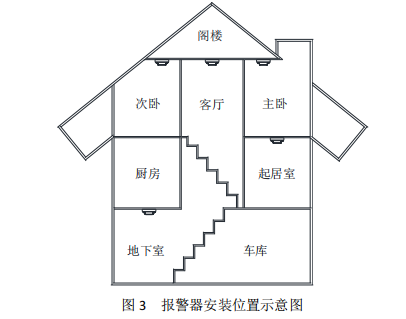

1、適宜安裝的位置：報警器安裝的位置可參考圖 3，通過 TX6934 手持設備檢測網絡信號，選

擇網絡信號更佳 的位置安裝報警器。

2、 應避免安裝的位置

① 溫度低于零下 10℃、高于 50℃或相對濕度>95%RH 的區域。

② 熱水器、冷暖空調、火爐旁等溫度會快速變化的地方，報警器可能引起誤報警。

3、報警器安裝

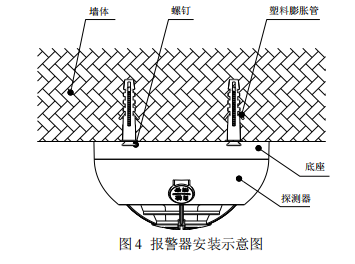

① 報警器安裝示意圖如圖 4。按圖 4 所示，用塑料膨脹管和 3.5×25FA 螺釘將報警器底座

固定在屋頂上，安裝孔距如圖 2 所示。

② 將 2 節電池推入報警器電池槽內，報警器接通電源處于正常監控狀態。

③ 自檢測試：按一下自檢按鍵，紅、綠、黃燈交替閃亮并發出報警聲，則報警器工作正

常。如不正常，則應檢查電池是否正確安裝或電壓過低。

④ 測試好后，將報警器旋接到底座上，順時針旋緊到位。

六、使用和操作

1、注冊組網、刪除設備

①注冊組網

通過 LoRa 配置軟件，添加報警器 ID 號進行注冊組網，給報警器上電，等待報警器發出

“滴滴”兩聲響，同時黃燈長亮 8s 后，表示組網成功，在 LoRa 配置軟件注冊欄可報警器組網

成功的狀態。

②刪除設備

在 LoRa 配置軟件上，去掉設備啟用勾選框，點擊下發，可將報警器從無線傳輸模塊上刪

除。

2、自檢測試：報警器裝好電池后即可正常工作，按下自檢按鈕 1S 后松開，蜂鳴器發出報警聲

同時紅、綠、黃燈交替閃亮，報警聲結束后，報警器恢復正常工作狀態。

3、消音：在滿足火警條件下，報警器紅燈長亮，蜂鳴器報警，按下“自檢/消音”按鍵消音。

七、產品注意事項

1、定期對報警器進行報警功能測試。

2、在高溫、高濕、電磁干擾大等惡劣環境下將縮短電池使用時間，當報警器電量低后會以每

50s 黃燈閃亮一下，并發出短促的“滴”聲，請及時更換新電池，并將舊電池投入電池回收垃圾

桶中。

3、報警器在正式投入使用后，應定期進行功能測試。

4、報警器在進行維護保養時，應切斷維護區域的邏輯控制功能，以免造成不必要的報警聯動。

八、電池安全注意事項

1、本產品使用的電池為非充電電池，嚴禁對電池充電、短路；

2、嚴禁對電池過放電、擠壓、焚燒；

3、嚴禁使用帶有嚴重傷痕或變形的電池；

4、嚴禁在允許的溫度范圍之外使用或加熱電池；

5、嚴禁用戶自行拆卸電池；

6、嚴禁直接在電池表面焊接；
