泰和安TX3200（A）輸入模塊接線安裝技術

一、概述

泰和安TX3200（A）輸入模塊（以下簡稱模塊）符合最新 標準 GB 16806-2006《消防聯動控制系統》。本產品用于監視主動型消防設備(如:水流指示器、壓力開關等)的工作狀態，并將這些設備的動作信號通過總線傳送給控制器。

本產品外形美觀，采用插拔式結構，方便施工安裝，接線方便牢靠，采用性能卓越的單片機，具有強大的分析判斷能力，可自動對所連接的受監視信號輸入線的斷路、短路進行監測，并通過指示燈給出狀態指示。

注意：對于監視信號輸入線必須在其末端配接一個終端電阻（10K/1W,參見圖 5）,否則控制器將報該模塊“輸入故障”。

二、特點

1．二總線，無極性

2．內置微處理器

3．具有短線檢測功能

4．總線端與輸入端完全隔離設計，采用脈沖隔直檢測技術（本公司新型專利）

5．插拔式模塊結構，方便施工安裝

6．軟硬件多級濾波，提高了模塊的抗干擾能力,對電磁干擾有良好的抑制能力

7．抗潮濕能力強，PCB 三防工藝，可適應各種不同的環境

三、技術參數

1．總線協議：T3 協議

2．工作電壓：總線電壓：15～28V 脈沖電壓

3．工作電流：

總線監視電流：≤0.55mA

總線動作電流：≤5mA

4．指示燈狀態：

正常監視狀態：巡檢指示燈周期性地閃亮，綠色

動作狀態：動作指示燈常亮，紅色；巡檢指示燈常亮，綠色

5．編碼方式： 電子編碼

6．反饋終端電阻：10K/1W

7．線制：與控制器采用無極性二總線連接

8．使用環境： 溫度：-10℃～55℃

     相對濕度：≤95%RH，不凝露

9．外形尺寸： 87.0mm×87.0mm×37.0mm

10．殼體顏色:米黃色

11．重量:約 131g

12. 執行標準：GB 16806-2006

四、 結構特征和工作原理：

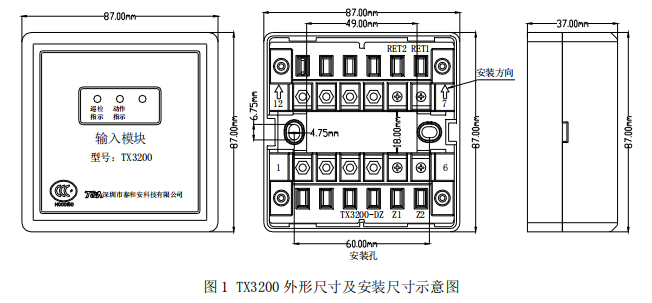

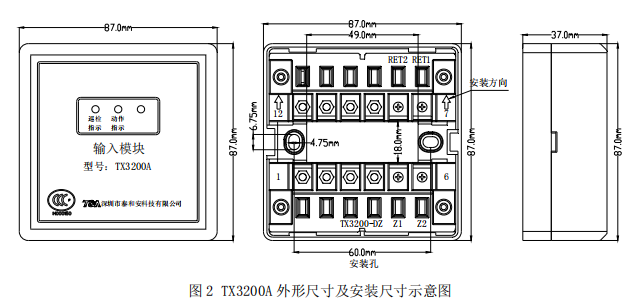

1．模塊的外形尺寸及安裝尺寸如圖 1、圖 2 所示：

2．工作原理

本產品內置功能強大的微處理器。通過在其內部固化的運算程序，監視主動型消防設備(如:水流指示器、壓力開關等)的工作狀態。主動型消防設備動作后，會給模塊提供一組無源觸點信號，模塊接收到該信號即認為接收到動作信號，并向控制器傳送聯動信息。

五、 安裝與布線：

警告：

1.安裝設備之前，必須切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

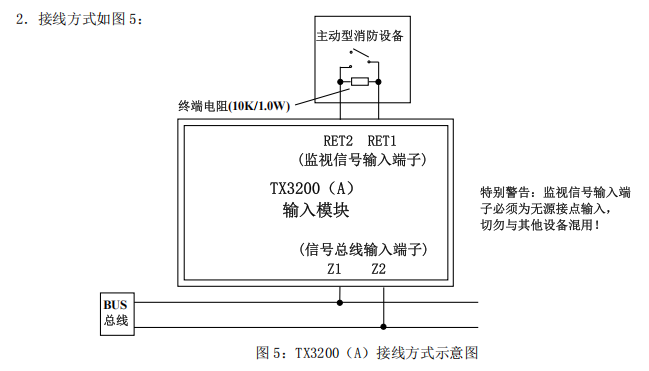

2.在監視信號輸入線的末端（遠離模塊端）必須并聯一個 10kΩ/1W 的終端電阻（具體接線方法參見圖 5）。

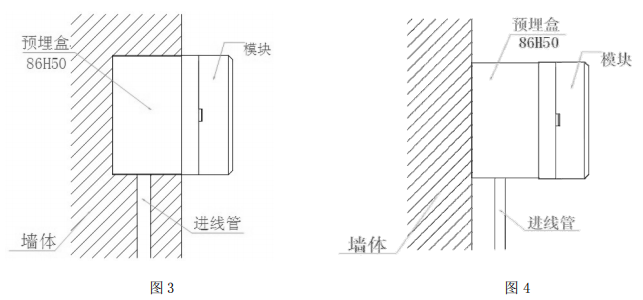

1．TX3200（A）輸入模塊采用進線管明裝和進線管暗裝方式，安裝時只需拔下模塊，從預埋盒的進線孔中穿入電纜并接在模塊底座的相應端子上，再插好模塊即可安裝好，安裝示意圖見圖 3、圖 4：

3．布線要求:總線(BUS)采用 RVS-2×1.0 mm2或 1.5mm2線；監視信號輸入線采用RVS-2×1.0 mm2或 1.5mm2線。穿金屬管（線槽）或阻燃 PVC 管敷設。

六、使用與操作

編碼操作：可利用本公司生產的手持編碼器 TX3932 進行現場編碼（地址碼范圍必須是 1－242，同一回路地址碼 ），具體設置步驟和方法請參見《TX3932 手持編碼器使用說明書》。

七、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行。裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項：

1.值班人員應熟練掌握設備的操作程序。

2.本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3.應定期對模塊進行一次功能測試。
