泰和安TX3209輸入/輸出模塊接線安裝技術

一、 概述

TX3209 輸入/輸出模塊（以下簡稱模塊）符合 標準 GB 16806-2006《消防聯動控制系

統》的要求。具有動作信號輸出的被動型消防設備(如：排煙口、送風口、防火閥等)通過模塊

連接到總線上，本產品能夠?qū)⒖刂破鞯穆?lián)動指令傳給受控設備，然后再將受控設備的動作反饋

信號送回控制器。

本產品采用插拔式結構，方便施工安裝，外形大方美觀，采用性能卓越的單片機，具有強

大的分析判斷能力。本產品通過在其內部固化的運算程序，可自動對連接受控設備的控制線

（斷路，短路）、反饋線（斷路、短路）進行檢測，并通過指示燈和信號端子給出狀態指示。

注意：對于反饋線必須在其末端配接一個終端電阻（1/4W 5.1K±5%,參見圖 4）,否則控

制器將報該產品“反饋線故障”；對于控制線由于接有受控設備作負載，故無須配接終端電

阻，不可斷開受控設備做試驗，否則控制器將報該模塊“輸出故障”。

二、 特點

1、 二總線，無極性

2、 內置微處理器

3、 具有斷路短路檢測功能

4、 總線輸入端與輸出端完全隔離設計

5、 采用軟硬件濾波技術，提高模塊的抗干擾能力

6、 采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

三、 技術參數

1、總線協議：T3 協議

2、工作電壓: 總線 15V～28V（脈沖電壓）

3、工作電流：

1）總線靜態電流：≤0.5mA 2）總線動作電流：≤2.5mA

4、線制：二總線，無極性

5、編碼方式: 電子編碼

6、模塊的狀態指示：

1) 正常監視狀態：綠色巡檢燈周期性地閃亮

2) 信號輸入動作指示： 紅色輸入動作燈常亮

3) 啟動輸出動作指示： 紅色輸出動作燈常亮

7、使用環境: 溫度-10℃～55℃ 相對濕度≤95%RH，不凝露

8、顏色: 米黃色

9、重量: 約 140g

10、外形尺寸： 87.0mm×87.0mm×37.0mm（含底座）

11、執行標準：GB 16806-2006

四、 結構特征與工作原理

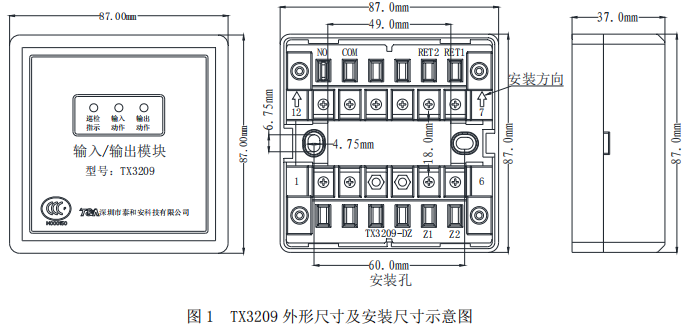

1、模塊的外形尺寸及安裝尺寸如圖 1 所示

2、工作原理

控制器通過模塊間接控制受控設備的動作。受控設備動作后通過一對無源動作觸點給模塊

一個反饋信號，模塊對其確認后會將該反饋信號再傳送給控制器，控制器上給出相應的報警顯

示。本產品可自動完成對連接受控制設備的控制線、反饋線的斷線檢測。

五、 安裝與布線

警告：安裝設備之前，必須切斷回路的電源并確認全部底座已安裝牢靠且每一個底座的連接

線準確無誤。

1、安裝前應首先檢查外殼是否完好無損，標識是否齊全。

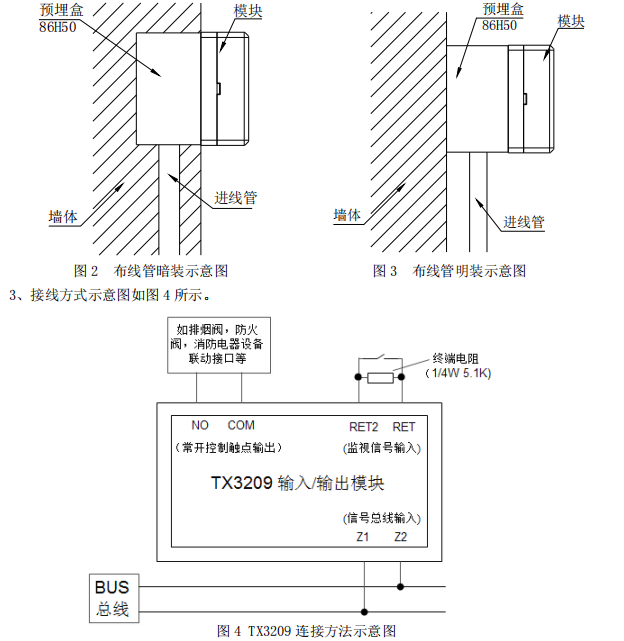

2、模塊可采用布線管暗裝方式或布線管明裝方式。如圖 2、圖 3 所示。

特別警告：由模塊直接控制的低壓小功率設備應滿足如下條件：

1）工作電壓范圍：18V～30V（推薦采用 24V）

2）工作電流：≤2.0A

4、布線要求:

總線(BUS)采用 RVS-2×1.0mm2

 或 1.5mm2線；常開輸出線采用 BV-2×1.5mm2或 2.5mm2線；

反饋輸入線采用 RVS-2×1.0mm2或 1.5mm2線。穿金屬管（線槽）或阻燃 PVC 管敷設。

六、 使用與操作

編碼操作：可利用本公司生產的手持編碼器 TX3932 進行現場編碼，（地址碼范圍必須是

1～242，同一回路地址碼 ）

功能選擇：

1、連動和點動功能可以用 TX3932 進行設置，設置為連動時，有輸出信號后輸出繼電器一直保

持閉合直到輸出信號停止。設置為點動時有輸出信號時，繼電器動作 2±0.2S（即常開接點閉

合時間為 2±0.2S）。出廠默認是連動。

2、自反饋和外反饋功能可以用 TX3932 進行設置，設置為自反饋時，有輸出信號時反饋燈自動

點亮，模塊直接給主機反饋信號。設置為外反饋時，有外部反饋信號時反饋信號燈點亮，模塊

給主機反饋信號。出廠默認是外反饋。

3、輸出輸入線故障是否檢測可以用 TX3932 進行設置，出廠默認是檢測。

具體設置步驟和方法請參見《TX3932 手持編碼器使用說明書》。

七、 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。儲存

環境應保持通風、干燥，切忌露天存放。

八、 注意事項：

1、值班人員應熟練掌握設備的操作程序，不得誤操作。

2、本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3、每隔半年應對模塊進行一次功能測試。
